米兰网页版材料:0716-8304668/0716-8333088
米兰网页版纤维 销售电话 : 18071880998
米兰网页版材料:0716-8304668/0716-8333088
米兰网页版纤维 销售电话 : 18071880998
材料简介
Introduction
以高纯度SiCl4为原料，
采用氢氧焰熔制而成，产品无气泡，具有良好的光学性能。广泛应用于高端光学领域。
杂质含量
Chemical purity
杂质元素典型值 (ppm)
Al
＜0.05
Ca
＜0.02
Cu
＜0.005
Fe
＜0.005
Ti
＜0.01
Mn
＜0.01
K
＜0.01
Na
＜0.02
OH
900-1300
外观指标
Appearance
项目
气泡
200nm透过率
外观颜色
表面污染物
指标
无肉眼可见气泡（或100倍以上高倍镜检测无直径或长度0.03mm以上气泡）。
≥85%
外表面颜色均匀，无杂色；涂红油后内部无色透明。
无有毒有害残渣
物理性能
Physical Property
力学性能
密度（g/cm³）
杨氏模量（GPa）
泊松比
抗弯强度（MPa）
抗压强度（MPa）
抗拉强度（MPa）
抗扭强度（MPa）
莫氏硬度
2.2
74
0.17
65
1300
49
29
6-7
电学性能
介电常数
介电损耗
电阻率（Ω.cm）
3.7
0.0002
1×1016
热学性能
应变点(η=1014.5 ℃)
退火点(η=1013 ℃)
软化点(η=107.8 ℃)
热导率(W/m·k)(20℃)
比热(J/kg.k)
热扩散率(x10-7·m2/s)
热膨胀系数(x10 -7/k)
α ：25℃~320 ℃
1070
1150
1670
1.24
749
7.5
5.2-5.8

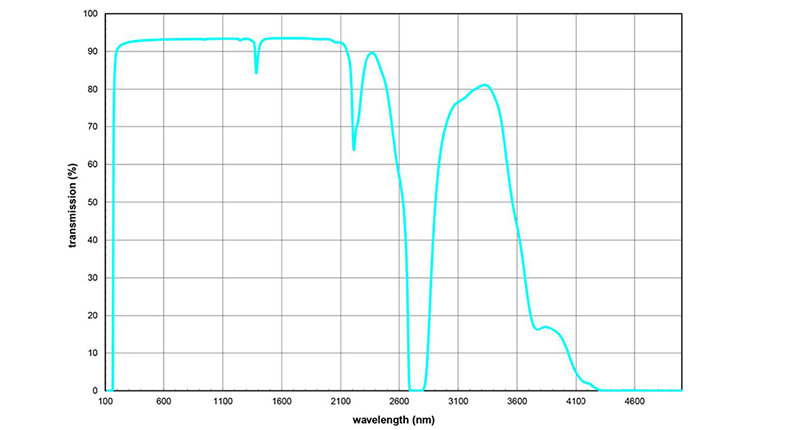

透过率曲线
Transmittance Curve
Thickness 10mm
合成米兰网页版301 材料咨询 ：18272229653
关注米兰(中国)企业微信
